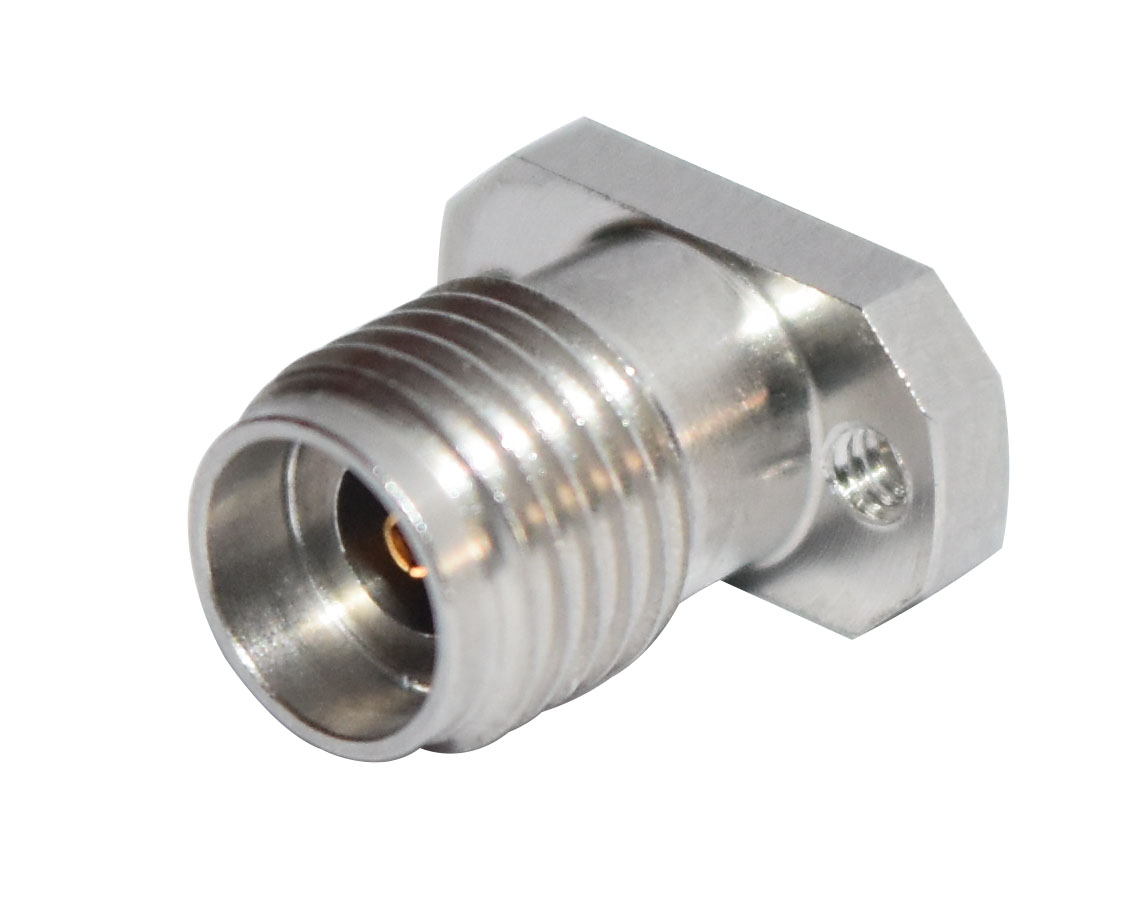

2.92mm(K) 母頭 毫米波連接器 2孔法蘭
2.92mm(K) 母頭 毫米波連接器 2孔法蘭

2.92mm(K) 母頭 毫米波連接器 2孔法蘭

2.92mm(K) 母頭 毫米波連接器 2孔法蘭
東莞市蝴蝶影视五金塑膠成立於2007年,占地9000平方米,是一家專業數控五金加工廠家,CNC加工廠家,主營業務:車銑複合機加工、機械加工、汽車配件五金加工、電子煙五金加工、車床加工、醫療配件加工生產等精密結構五金配件的加工廠家供應商。

交期:<10 PCS 3 天

            >200 PCS             10 天


材質與電鍍

名稱 材質 電鍍
主體 不鏽鋼 鈍化
中心針 鈹青銅 C17300 鍍金
絕緣體 UNFILLED ULTEM 1000 PEI N/A


技術參數

電氣性能
特性阻抗 50 Ohm
頻率範圍 DC~40GHz
工作電壓 250 V(rms)
介質耐壓 >750V
中心接觸電阻 <3.0mΩ
外導體接觸電阻 <2.0mΩ
絕緣阻抗 >5000MΩ
插入損耗 <.10 sqrt(f(GHz)) dB
電壓駐波比 <1.20
機械性能
中心針保持力 >20 N
測試耦合扭矩 1.70 Nm
推薦扭矩 0.8 Nm to 1.10 Nm
耐久性 >500 cycles
環境參數
溫度範圍 -65 ℃~+165 ℃
熱衝擊 MIL-STD-202, Meth. 107, Cond. B
腐蝕 MIL-STD-202, Meth. 101, Cond. B
振動 MIL-STD-202, Meth. 204, Cond. D
衝擊 MIL-STD-202, Meth. 213, Cond. I
界麵
依據 IEC 61169-35


產品應用

• 高速數字

• 儀器

• Military

• 航空

• 衛星通信設備(SATCOM)

• 電纜組件

• 測試與測量


特性與好處

• 頻率範圍為40 GHz(可使用46 GHz)

 低電壓駐波比

• 低射頻泄漏可靠度

• 兼容3.5mm與SMA連接器係列
